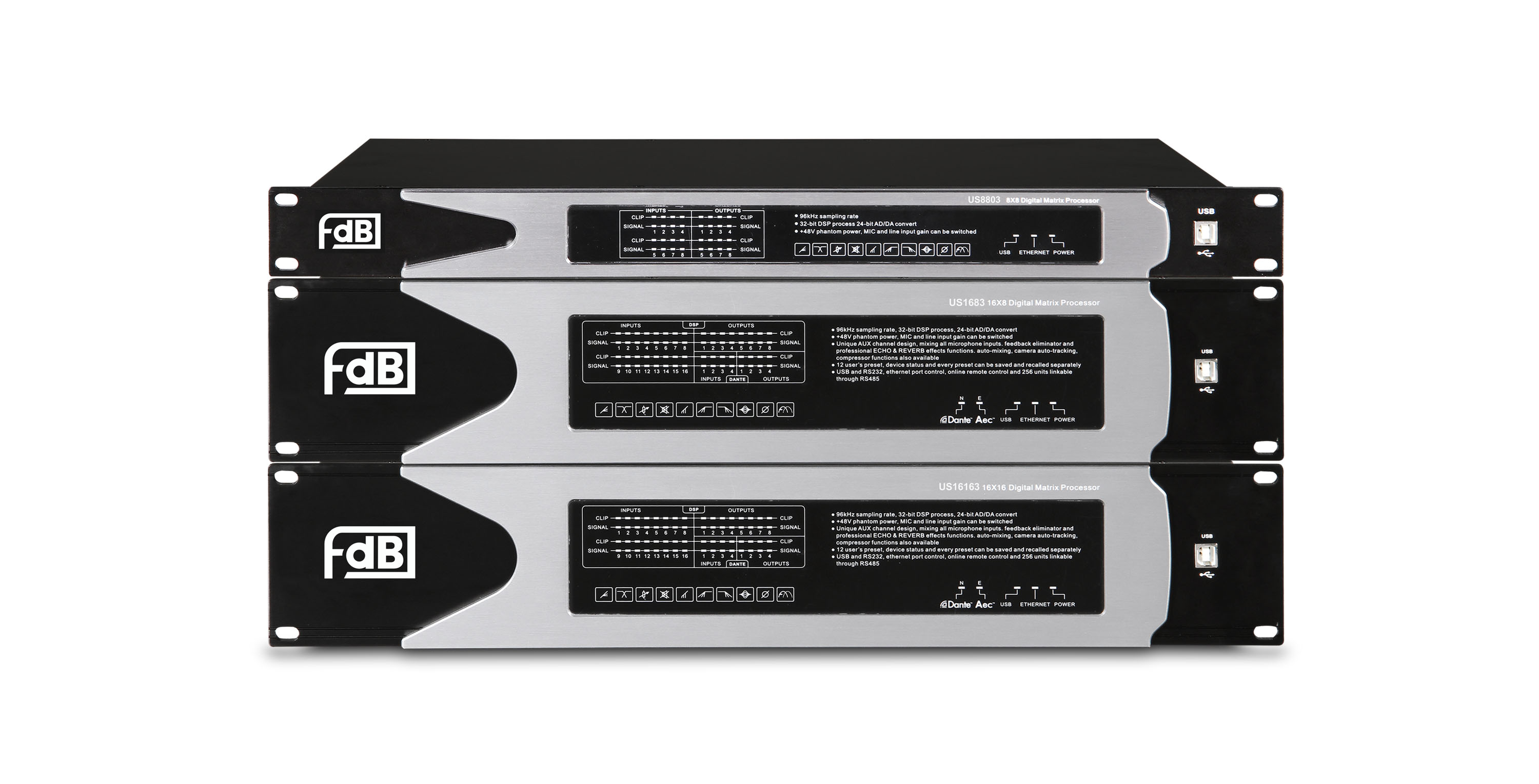

US8803/US1683/US16163
音频矩阵处理器
产品概述
● 32位SHARC DSP芯片处理，96kHz采样率，24bit AD/DA转换。
● 每路模拟输入通道具有+48V幻象电源，话筒和线性输入增益可切换，话筒的输入的灵敏度可调。
● 输入通道处理部分包含低切，独立反馈抑制，参量均衡，噪声门，增益，静音，相位，连动调节，音量编组调节等处理功能。
● 输出通道处理部分包含分频，参量均衡，增益，静音，压缩/限幅器，相位，延时，连动调节，音量编组调节等处理单元。
● 所有通道的PEQ增益、带宽、频率连续可调，类型可选择: 参量均衡、低架滤波、高架滤波、低切滤波、高切滤波、1阶移相、2阶移相。
● 所有输入输出之间且每个输入输出通道名称可以更改可以自由进行矩阵式分配。
● 所有输入输出通道带独立的相位曲线调整功能，PEQ类型选择中1阶移相可实现180度相位曲线调整，2阶移相可实现360度相位曲线调整。
● 所有高切、低切滤波器的类型可选择：巴特沃斯、林奎瑞利、贝塞尔，斜率连续可选。
● 输入通道噪声门的门限值、启动时间、恢复时间连续可调。输出通道的压缩/限幅器的阀值，比率，启动时间，恢复时间连续可调。
● 所有输出通道的延时模块都具有高达680ms的延时时间。
● 任意通道之间参数设置可以自由复制，以及任意通道可以进行连动调节。
● 可在任意一个输入或输出通道视窗下显示当前所有的输入或输出通道的频响曲线情况。
● 独特的EFX通道设计，具有专业的ECHO和REVERB双引擎多重效果器，即可美化修饰音色，也可全面支持卡拉OK功能，可广泛应用于会议、多功能厅等各种应用场合。
● AUX通道具有强大的自动混音处理功能，混音阀值、幅度、启动时间、恢复时间等参数连续可调。同时具有自动摄像跟踪触发功能，触发阀值、幅度、启动时间、恢复时间等参数连续可调。
● 内置测试信号发生器，输出方式可选粉红噪声，白噪声及20Hz-20kHz正弦波可调，信号幅度可调。
● 前面板带有输入输出电平指示灯、 USB控制端口，后面板232&485控制端口，以及以太网连接远程控制端口，一键式连机使得用户的操作更简易快捷，电脑可无线
● 多个用户预设，整机状态和每个预设都可以单独存储和调用。ID设置功能可以级联控制255台机器，还具有密码保护功能，使设备更安全。
● 每路模拟输入通道具有+48V幻象电源，话筒和线性输入增益可切换，话筒的输入的灵敏度可调。
● 输入通道处理部分包含低切，独立反馈抑制，参量均衡，噪声门，增益，静音，相位，连动调节，音量编组调节等处理功能。
● 输出通道处理部分包含分频，参量均衡，增益，静音，压缩/限幅器，相位，延时，连动调节，音量编组调节等处理单元。
● 所有通道的PEQ增益、带宽、频率连续可调，类型可选择: 参量均衡、低架滤波、高架滤波、低切滤波、高切滤波、1阶移相、2阶移相。
● 所有输入输出之间且每个输入输出通道名称可以更改可以自由进行矩阵式分配。
● 所有输入输出通道带独立的相位曲线调整功能，PEQ类型选择中1阶移相可实现180度相位曲线调整，2阶移相可实现360度相位曲线调整。
● 所有高切、低切滤波器的类型可选择：巴特沃斯、林奎瑞利、贝塞尔，斜率连续可选。
● 输入通道噪声门的门限值、启动时间、恢复时间连续可调。输出通道的压缩/限幅器的阀值，比率，启动时间，恢复时间连续可调。
● 所有输出通道的延时模块都具有高达680ms的延时时间。
● 任意通道之间参数设置可以自由复制，以及任意通道可以进行连动调节。
● 可在任意一个输入或输出通道视窗下显示当前所有的输入或输出通道的频响曲线情况。
● 独特的EFX通道设计，具有专业的ECHO和REVERB双引擎多重效果器，即可美化修饰音色，也可全面支持卡拉OK功能，可广泛应用于会议、多功能厅等各种应用场合。
● AUX通道具有强大的自动混音处理功能，混音阀值、幅度、启动时间、恢复时间等参数连续可调。同时具有自动摄像跟踪触发功能，触发阀值、幅度、启动时间、恢复时间等参数连续可调。
● 内置测试信号发生器，输出方式可选粉红噪声，白噪声及20Hz-20kHz正弦波可调，信号幅度可调。
● 前面板带有输入输出电平指示灯、 USB控制端口，后面板232&485控制端口，以及以太网连接远程控制端口，一键式连机使得用户的操作更简易快捷，电脑可无线
● 多个用户预设，整机状态和每个预设都可以单独存储和调用。ID设置功能可以级联控制255台机器，还具有密码保护功能，使设备更安全。
● 配US-1触控盒一起使用，使设备操作简单，便捷，易控。
技术参数
| 型号 MODEL | US8803 | US1683 | US16163 | |
| 输入输出通道INPUT/OUTPUT CHANNELS | 8进8出 8 IN/8 OUT | 16进8出 16 IN/8 OUT | 16进16出 16 IN/16 OUT | |
| 输入输出接口INPUT/OUTPUT CONNECTOR | 输入：凤凰插座，输出：凤凰插座 INPUT/OUTPUT: PHOENIX SOCKET | |||
| 频率响应FREQUENCY RESPONSE | 20Hz-20KHz ±0.3dB | 20Hz-20KHz ±0.3dB | 20Hz-20KHz ±0.3dB | |
| 动态范围DYNAMIC RANGE | 115dBu | 115dBu | 115dBu | |
| 失真度THD | <0.008% at 1kHz(0dBu) | <0.008% at 1kHz(0dBu) | <0.008% at 1kHz(0dBu) | |
| 串音CROSSTALK | >70dBu，20Hz-20kHz | >70dBu，20Hz-20kHz | >70dBu，20Hz-20kHz | |
| 共模抑制比CMRR | >75dBu 1KHz | >75dBu 1KHz | >75dBu 1KHz | |
|
话筒输入部分 MIC INPUT |
连接方式CONNECTION TYPE | 平衡式连接 BALANCED CONNECTION | ||
| 幻象电源PHANTOM POWER | 48V DC | 48V DC | 48V DC | |
| 增益GAIN | 50dBu | 50dBu | 50dBu | |
| 阻抗IMPEDANCE | 2KΩ | 2KΩ | 2KΩ | |
|
线路输入部分 LINE INPUT |
连接方式CONNECTION TYPE | 平衡式连接 BALANCED CONNECTION | ||
| 增益GAIN | 35dBu | 35dBu | 35dBu | |
| 最大输出电平MAX OUTPUT LEVEL | 18dBu | 18dBu | 18dBu | |
| 阻抗IMPEDANCE | ＞10KΩ | ＞10KΩ | ＞10KΩ | |
|
输出部分 OUTPUT |
连接方式CONNECTION TYPE | 平衡式连接 BALANCED CONNECTION | ||
| 最大输出电平MAX OUTPUT LEVEL | 18dBu | 18dBu | 18dBu | |
| 阻抗IMPEDANCE | ＜500Ω | ＜500Ω | ＜500Ω | |
| 数字处理部分(DSP) | 24bit sigma-delta A/D、D/A转换，32bit SHARC DSP, 96kHz采样 | |||
| 产品尺寸DIMENSIONS(WxDxH)mm | 482x254x44 | 482x254x89 | 482x254x89 | |
| 产品净重 NET WEIGHT | 3.8KG | 4.9KG | 4.9KG | |
