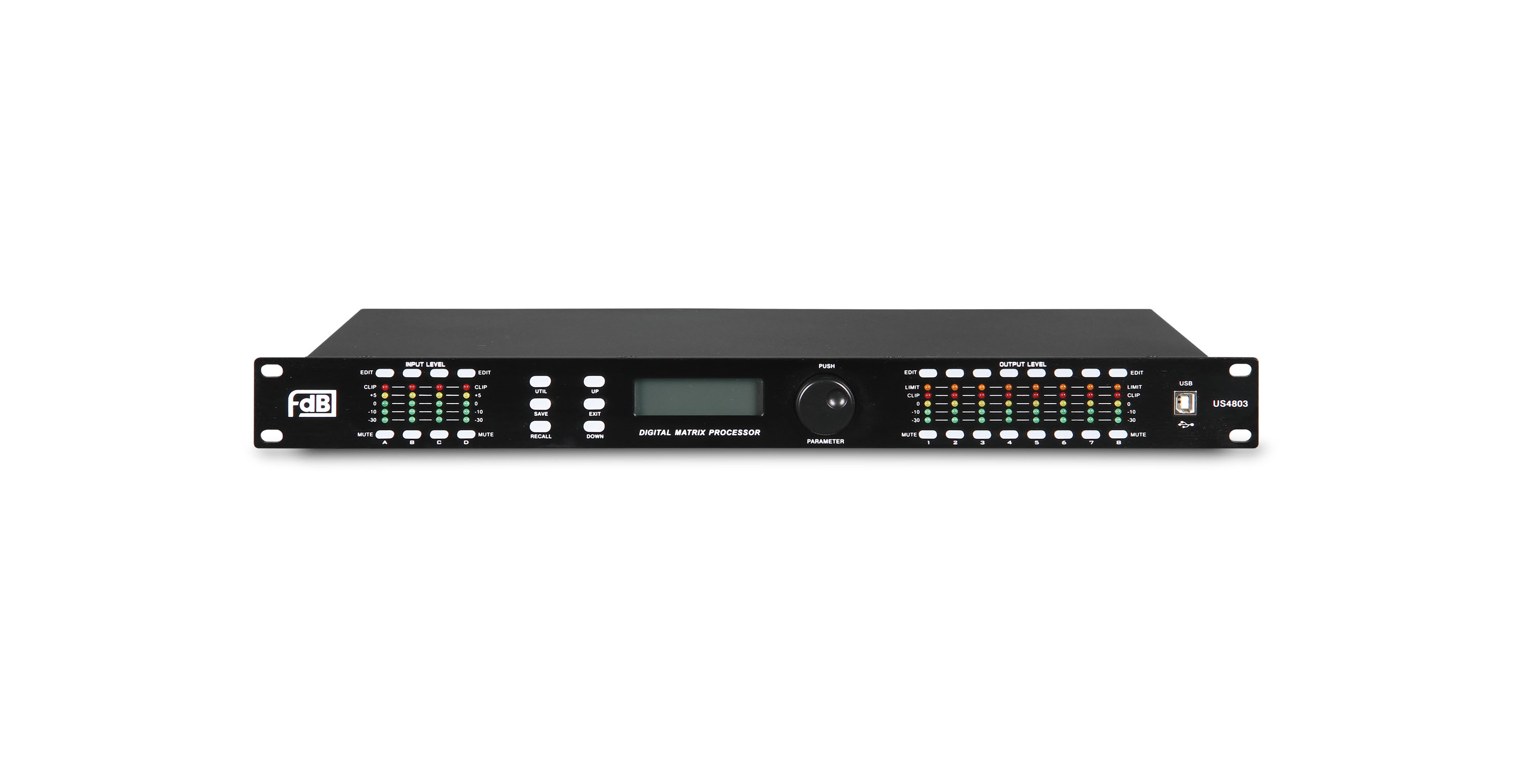

US2403 / US3603 / US4803
音频处理器
产品概述
● 32位DSPSHARC芯片处理, 96kHz采样率, 24bit AD/DA转换。
● 输入处理部分包含高切, 低切, 8个参量均衡, 噪声门, 增益, 静音, 相位, 延时, 连动调节等处理功能。
● 输出处理部分包含分频, 9个参量均衡, 增益, 静音, 压缩/限幅器, 相位, 延时, 连动调节等处理单元。
● 所有通道的PEQ增益、带宽、频率连续可调, 类型可选择: 参量均衡/低架滤波/高架滤波/低切滤波/高架滤波/移相1 阶/移相2阶。
● 所有输入输出之间可以自由进行矩阵式分配，且每个输入输出通道名称可以更改。
● 所有输入输出通道带独立的相位曲线调整功能, 在PEQ类型选择移相1阶是180度曲线调整, 移相2阶是360度曲线调整。
● 所有高切、低切滤波器, 分频器的类型可选择：巴特沃斯、林奎瑞利、贝塞尔, 斜率在- 6dB/Oct至-48dB/Oct可选。
● 输出通道的压缩/限幅器的阀值,比率,启动时间,恢复时间连续可调。
● 所有输入输出通道的延时模块都具有高达680ms的延时时间。
● 任意通道之间参数设置可以自由复制, 以及任意通道可以进行连动调节。
● 可在任意一个输入或输出通道时看到当前所有的输入或输出通道的PEQ曲线调整图。
● 内置测试信号发生器, 输出方式可选粉红噪声, 白噪声及20Hz-20kHz正弦波可调, 信号幅度可调
● 前面板带有输入输出电平指示灯、USB控制端口, 后面板232 &485控制端口, 以及以太网连接远程控制端口, 一键式连机使得用户的操作更简易、快捷, 电脑可无线调音。
● 3 0个用户预设, 整机状态和每个预设都可以单独存储和调用。ID设置功能可以级联控制255台机器, 还具有密码保护功能，使备更安全。
● 输入处理部分包含高切, 低切, 8个参量均衡, 噪声门, 增益, 静音, 相位, 延时, 连动调节等处理功能。
● 输出处理部分包含分频, 9个参量均衡, 增益, 静音, 压缩/限幅器, 相位, 延时, 连动调节等处理单元。
● 所有通道的PEQ增益、带宽、频率连续可调, 类型可选择: 参量均衡/低架滤波/高架滤波/低切滤波/高架滤波/移相1 阶/移相2阶。
● 所有输入输出之间可以自由进行矩阵式分配，且每个输入输出通道名称可以更改。
● 所有输入输出通道带独立的相位曲线调整功能, 在PEQ类型选择移相1阶是180度曲线调整, 移相2阶是360度曲线调整。
● 所有高切、低切滤波器, 分频器的类型可选择：巴特沃斯、林奎瑞利、贝塞尔, 斜率在- 6dB/Oct至-48dB/Oct可选。
● 输出通道的压缩/限幅器的阀值,比率,启动时间,恢复时间连续可调。
● 所有输入输出通道的延时模块都具有高达680ms的延时时间。
● 任意通道之间参数设置可以自由复制, 以及任意通道可以进行连动调节。
● 可在任意一个输入或输出通道时看到当前所有的输入或输出通道的PEQ曲线调整图。
● 内置测试信号发生器, 输出方式可选粉红噪声, 白噪声及20Hz-20kHz正弦波可调, 信号幅度可调
● 前面板带有输入输出电平指示灯、USB控制端口, 后面板232 &485控制端口, 以及以太网连接远程控制端口, 一键式连机使得用户的操作更简易、快捷, 电脑可无线调音。
● 3 0个用户预设, 整机状态和每个预设都可以单独存储和调用。ID设置功能可以级联控制255台机器, 还具有密码保护功能，使备更安全。
技术参数
| 型号MODEL | US2403 | US3603 | US4803 | |
| 输入输出通道INPUT/OUTPUT CHANNELS | 2进4出 2 IN/4 OUT | 3进6出 3 IN/6 OUT | 4进8出 4 IN/8 OUT | |
| 输入输出接口INPUT/OUTPUT CONNECTOR | 输入：卡侬母座，输出：卡侬公座 INPUT: XLR FEMALE, OUTPUT: XLR MALE | |||
| 频率响应 FREQUENCY RESPONSE | 20Hz-20KHz ±0.3dB | 20Hz-20KHz ±0.3dB | 20Hz-20KHz ±0.3dB | |
| 动态范围DYNAMIC RANGE | 115dBu | 115dBu | 115dBu | |
| 失真度THD | <0.008% at 1kHz(0dBu) | <0.008% at 1kHz(0dBu) | <0.008% at 1kHz(0dBu) | |
| 串音CROSSTALK | >70dBu，20Hz-20kHz | >70dBu，20Hz-20kHz | >70dBu，20Hz-20kHz | |
| 共模抑制比CMRR | >75dBu 1KHz | >75dBu 1KHz | >75dBu 1KHz | |
|
线路输入部分 LINE INPUT |
CONNECTION TYPE | 平衡式连接 BALANCED CONNECTION | ||
| GAIN | 35dBu | 35dBu | 35dBu | |
| MAX OUTPUT LEVEL | 18dBu | 18dBu | 18dBu | |
| IMPEDANCE | ＞10KΩ | ＞10KΩ | ＞10KΩ | |
|
输出部分 OUTPUT |
CONNECTION TYPE | 平衡式连接 BALANCED CONNECTION | ||
| MAX OUTPUT LEVEL | 18dBu | 18dBu | 18dBu | |
| IMPEDANCE | ＜500Ω | ＜500Ω | ＜500Ω | |
| 数字处理部分(DSP) | 24bit sigma-delta A/D、D/A转换 CONVERSION，32bit SHARC DSP, 96kHz采样SAMPLING | |||
| 产品尺寸DIMENSIONS(WxDxH)mm | 482x205x44 | 482x205x44 | 482x205x44 | |
| 产品净重 NET WEIGHT | 2.3KG | 2.3KG | 2.3KG | |
| MODEL | US2403 | US3603 | US4803 | |
| INPUT/OUTPUT CHANNELS | 2 IN/4 OUT | 3 IN/6 OUT | 4 IN/8 OUT | |
| 口INPUT/OUTPUT CONNECTOR | INPUT: XLR FEMALE, OUTPUT: XLR MALE | |||
| FREQUENCY RESPONSE | 20Hz-20KHz ±0.3dB | 20Hz-20KHz ±0.3dB | 20Hz-20KHz ±0.3dB | |
| DYNAMIC RANGE | 115dBu | 115dBu | 115dBu | |
| THD | <0.008% at 1kHz(0dBu) | <0.008% at 1kHz(0dBu) | <0.008% at 1kHz(0dBu) | |
| CROSSTALK | >70dBu，20Hz-20kHz | >70dBu，20Hz-20kHz | >70dBu，20Hz-20kHz | |
| CMRR | >75dBu 1KHz | >75dBu 1KHz | >75dBu 1KHz | |
| LINE INPUT | CONNECTION TYPE | BALANCED CONNECTION | ||
| GAIN | 35dBu | 35dBu | 35dBu | |
| MAX OUTPUT LEVEL | 18dBu | 18dBu | 18dBu | |
| IMPEDANCE | ＞10KΩ | ＞10KΩ | ＞10KΩ | |
| OUTPUT | CONNECTION TYPE | 平衡式连接 BALANCED CONNECTION | ||
| MAX OUTPUT LEVEL | 18dBu | 18dBu | 18dBu | |
| IMPEDANCE | ＜500Ω | ＜500Ω | ＜500Ω | |
| DSP | 24bit sigma-delta A/D、D/A CONVERSION，32bit SHARC DSP, 96kHzSAMPLING | |||
| DIMENSIONS(WxDxH)mm | 482x205x44 | 482x205x44 | 482x205x44 | |
| NET WEIGHT | 2.3KG | 2.3KG | 2.3KG | |
